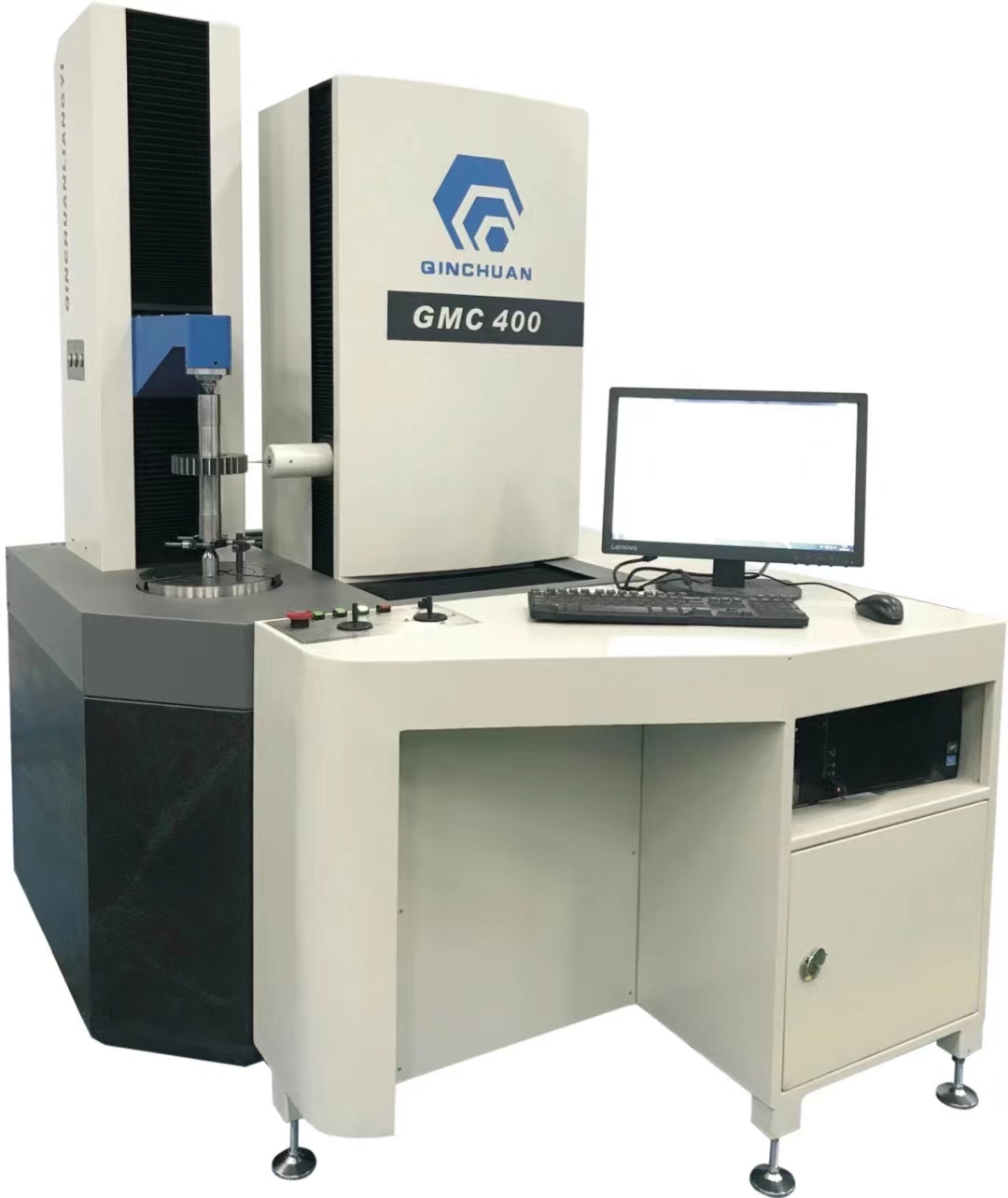

GMC400齿轮测量中心

2022-12-01 15:27 已有人浏览

分类齿轮测量中心

产品GMC400齿轮测量中心

电话 029-89331900

本测量中心可以用于齿轮类零件、齿轮加工刀具、蜗轮、蜗杆、复杂型线型面零件的各项加工误差的检测及分析评价。...

详情介绍

一、仪器主要技术参数

序号

项目

GMC400

1

被测齿轮模数

(0.1)0.5~12

2

被测齿轮最大外圆直径

Φ400mm

3

两顶尖距离

20~720mm

4

测头垂直测量范围

325mm

5

最大测量工件重量

100kg

6

可测螺旋角范围

0~90°

7

测头分辨率

0.1um

8

光栅分辨率

X

0.1um

Y

0.1um

Z

0.1um

二、仪器精度

序号

项目

指标

验收用标准件

1

渐开线齿形示值误差

0.002mm

随机附带螺旋线样板

2

渐开线齿形示值变动性

≤0.001mm

随机附带螺旋线样板

3

螺旋线齿向示值误差

0.002mm

随机附带螺旋线样板

4

螺旋线齿向示值变动性

≤0.001mm

随机附带螺旋线样板

5

齿距累积误差示值误差

≤0.0025mm

随机附带标准齿轮

6

下顶尖斜向圆跳动

≤0.002mm

扭簧表

7

测头对顶尖连线的平行度

正面0.002mm/200mm

侧面0.003mm/200mm

扭簧表、标准芯轴

8

上下顶尖同轴度

0.003mm/200mm

扭簧表、标准芯轴

三、仪器标准配置测量软件

直齿\斜齿圆柱齿轮测量软件V1.0

测量项目:外齿齿廓(FaffafHaCa)、螺旋线(Fβ、fβffHβ、Cβ)、齿距(fptFp)、径向跳动(Fr);

可根据用户需求按照齿形K形图、凸形图(Cα)以及齿向K形图、鼓度(Cβ)公差带方式进行评值;

评定方式按标准评定ISO328AGMA2015GB/T10095JISB1702DIN3962、以及自定义公差范围评定;

四、增配测量功能软件

1、齿轮滚刀测量软件

测量项目:螺旋线(δz、δz1、δz3、δzall)、刃口齿形(δff、δffa、δfha)、侧铲面齿形(δff、δffa、δfha)、啮合线(δga、δga1)、侧后角、齿距(δFp、δfp、δfpk)、轴台端跳(δD1x)、轴台径跳(δD2x)、前刀面径向性(δfr)、前刀面导程(δfx)、容削槽齿距(δFp、δfp)、刀刃径向圆跳动(δDer);

评定标准:GB/T6084-2001、ISO4468-1982、DIN3968-1960、JB/T3227-1999

2、齿轮插齿刀测量软件

测量项目:齿形(△ff)、齿侧后角、齿距(△Fp、△fp、△Fr)

评定标准:GB 6082-85、GB 6082-2001、JB3095-82、DIN1829

3、剃齿刀测量软件。

测量项目:齿形(Ff、ffα、fhα)、齿向(Fβ、Ffβ、Fhβ、F’β)、齿距(fpt、Fp 、fu、fr);

评定标准:GB/T14333-93
