GMDD系列双联齿轮双面啮合测量仪

2022-12-01 15:27 已有人浏览 小编

分类齿轮双面啮合测量仪

产品GMDD系列双联齿轮双面啮合测量仪

电话 029-89331900

齿轮双面啮合测量仪主要针对齿轮类工件的径向综合误差进行快速高效的双面啮合测量,广泛应用于汽车、摩托车、机器人、机床、医疗机械、印刷机械、纺织机械等行业的齿轮加工过程质量控制。既可作为单独的检查站对齿轮进行离线检测。也可与自动生产线整合,辅以自动上下料,实现完全的在线自动检测、自动分选。...

详情介绍

仪器简介:

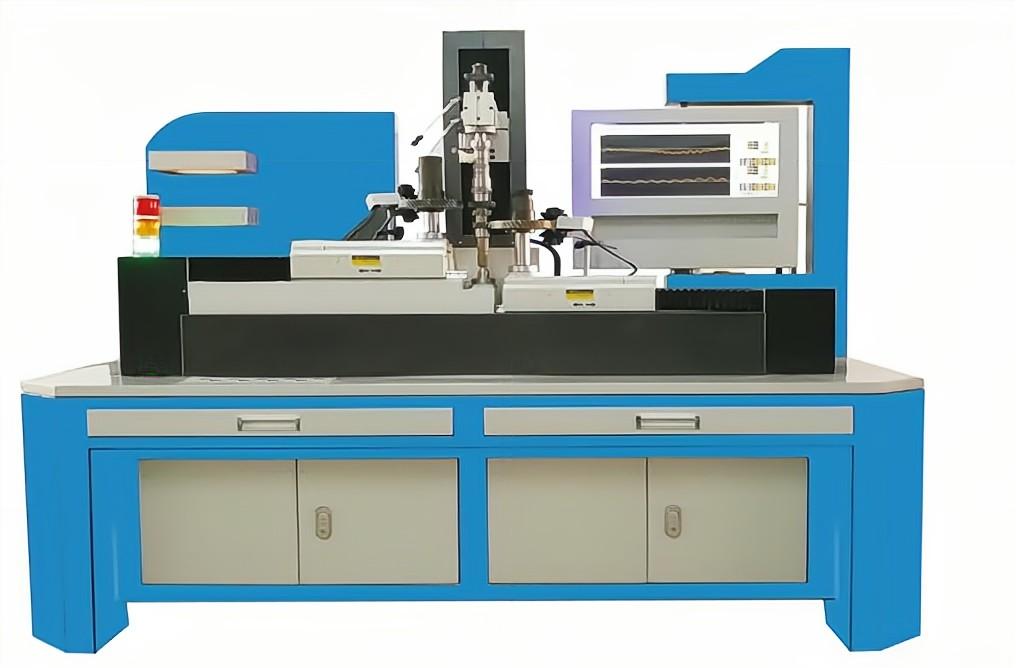

   GMDD系列双联齿轮双面啮合测量仪是在GMDS系列的基础上,增加了一套测量单元并对称布置改进而成,可用于双联齿轮、轴齿轮及盘齿轮的双面啮合测量。测双联齿轮时,一次装夹可以同时完成两个齿圈的误差测量。量仪也具有普通轴齿轮及盘齿轮的测量方式可供用户选择。

  配置有双啮测量和中心距测量两种测量模式,在双啮测量模式下,可测量项目有:径向综合总偏差Fi”、一齿径向偏差价fi“和径向跳动Fr;在中心距测量模式下,除可测量上述三个项目外,还可同时检测中心距上偏差、下偏差(Eas、 Eai),跨棒距(M) 、公法线 (Wk)。

规格参数:

型号

GMDD160

GMDD180

GMDD220

被测齿轮参数(mm)

0.5—5

0.5—8

1—8

双啮中心距(mm)

65—160

65—180

75—220

被测齿轮最大外径(mm)

200

240

320

上下顶尖距(mm)

10—450

10—450

10—550

标准轴规格:直径*长度(mm)

Φ30*120

Φ30*240

Φ30*320

性能及结构特点 :

       采用高精度进口光栅及误差数据采集系统实现数据的自动采集,电控系统进行自动进齿与分齿,测量时不需要人工对齿配套的测量软件进行误差数据分析及结果显示,全部误差项目测量在一次装夹中即可自动完成,测量效率高。

   整机为紧凑型台式结构,操作便利又尽量减少空间占用,主体结构为立式布置,工件装卸方便;基座选用大理石材质,稳定可靠;测量单元采用双层滑板结构,下滑板导轨选用高精度直线导轨,运动精度高,在电机驱动下实现标准轮与被测齿轮自动啮合;上滑板导轨选用交叉滚子导轨,摩擦阻力小,配以独特的恒力机构,对啮合中心距的变化进行动态实时准确反馈,保证了测量结果的准确性。

功能特点:

  • 被测齿轮安装在位监测功能

  • 被测齿轮合格性判定功能 (三色显示及报警提示)

  • 被测齿轮毛刺识别功能

  • 标准轮及被测轮气枪、毛刷自动清洁功能

  • 标准轮误差补偿功能

  • 数据存储功能

  • 报告打印功能

  • SPC统计分析功能 (选配)

  • 用户操作权限分级管理功能 (选配)

  • 尾架顶尖气动进退功能(选配)

  • 脚踏开关控制功能(选配,针对轴齿轮及双联齿轮)

  • 内孔直径尺寸测量功能 (选配,气电式,针对盘齿轮)

  • 外圆跳动及端面跳动测量功能 (选配,内齿轮)

  • 工件激光打标功能(选配)

  • 工件扫码功能(选配)

除以上标配和选配项目外,公司也可根据客户的实际需求开发部分非标功能和改制量仪结构,全面满足客户的需要。
