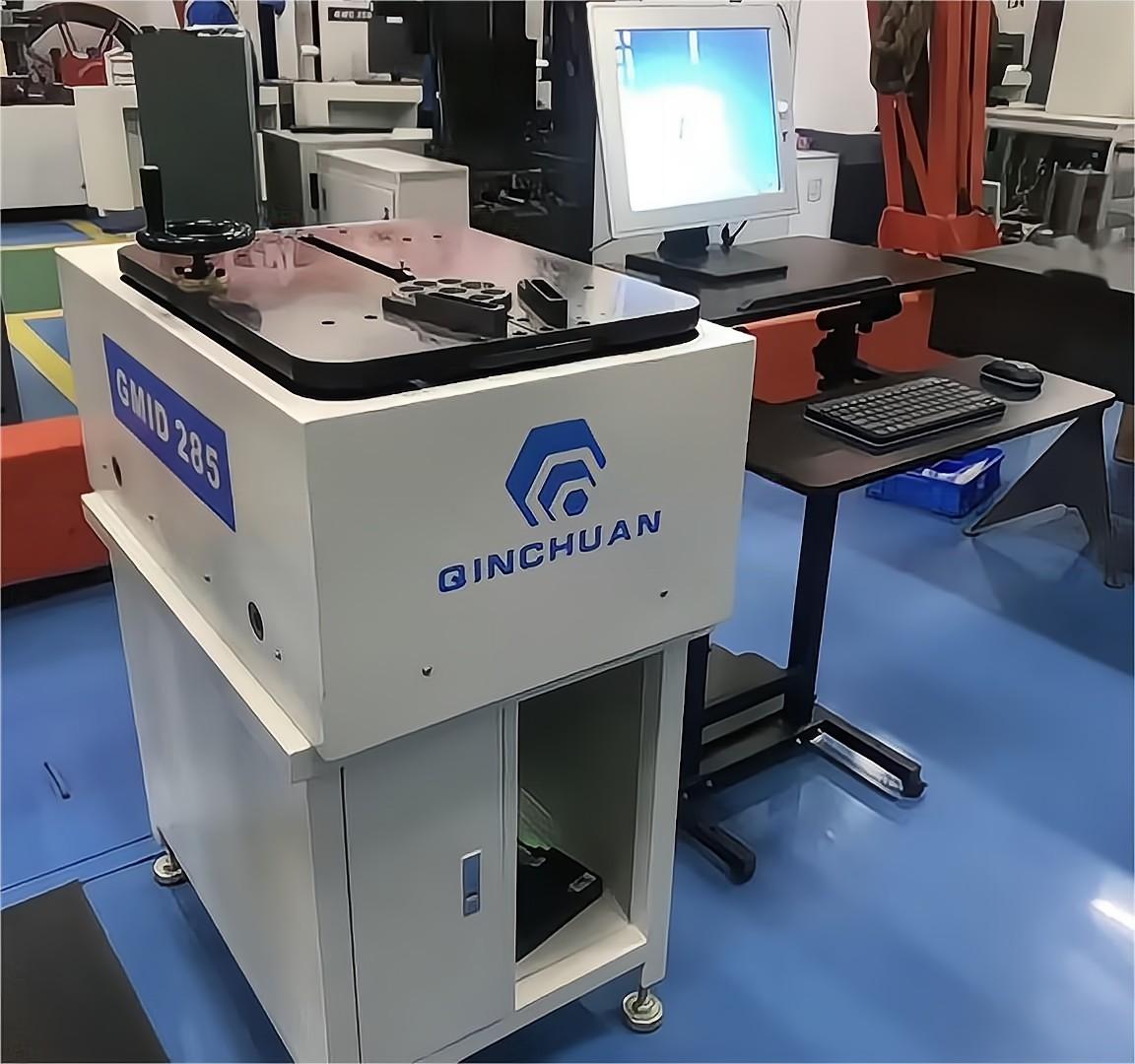

GMID系列全自动齿轮M值测量仪

2022-11-30 15:30 已有人浏览 小编

分类非标仪器及气动量仪

产品GMID系列全自动齿轮M值测量仪

电话 029-89331900

GMID系列齿轮M值自动检测仪是我公司自主开发完成的新一代智能型量仪。在公司多年来系列产品研发的基础上,结合齿轮生产厂家的实际要求和现场操作习惯,对机械结构及外观设计进行了进一步优化, 整体为封闭式平台结构,测头进退运动由电机及滚珠丝杆驱动,独特的双滑台结构,线性测量单元采用进口高精度直线光栅尺,全中文软件界面,实时完成数据的测量、存储和SPC数据分析,可用于外齿轮M值的自动化测量,量程范围大,结构牢固,密封性好,测量操作简单、精度稳定可靠、测量效率高。量仪平台还具备手动升降功能,可适应不同齿宽齿轮的测量要求。...

详情介绍

量仪功能及特点:

(1)采用两针法测量,偶数齿直接测量,奇数齿测量后可由软件处理自动转化为三针法的M值并显示,测头的探测及回退动作及数据处理和显示均自动控制;

(2)采用高精度耐磨钢球作为测头,测量不同规格的工件需更换相应规格的测头;

(3)中文软件界面,触摸屏人机对话,实时完成测量工件的参数输入、测量操作及数据的测量、处理、存储和分析;

(4)线性测量单元采用进口高精度直线光栅尺,分辨率0.5um;

(5)测量重复性0.005mm;

(6)工件轴向与测球中心相对高度设调整装置;

(7)配备可调的工件辅助定位装置,用于工件在测量台的安装定位,确保工件定位及测量顺利完成。

(8)实时完成数据的测量、存储和SPC数据分析,

(9)具备根据测量结果进行 CPK 等统计分析的功能;

(10)配备可锁紧脚轮,可根据零件的加工需求进行位置移动。

GMID系列齿轮M值自动检测仪技术参数:

M值范围:可根据用户需要定制;

外齿最大外径:可根据用户需要定制;

测球中心高度调整行程可根据用户需要定制。
